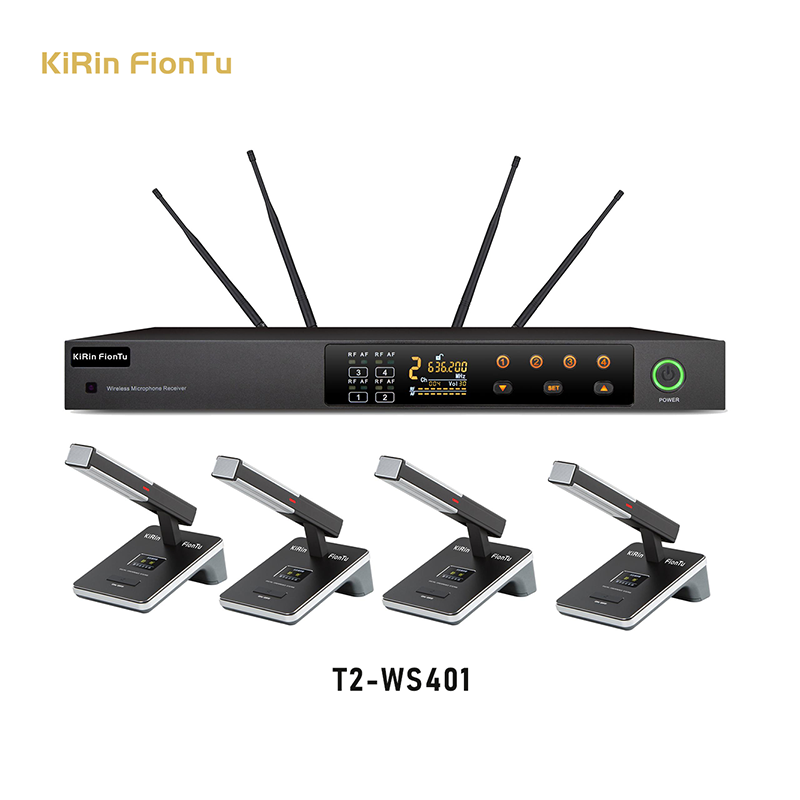

麒麟方图 1-4无线方杆会议套装
product details
产品详情

系统统参数:

1.接收器频道数:四通道

2.机箱规格:EIA标准1U

3.接收方式:CPU控制自动选讯接收

4.频率震荡模式:PLL锁相环回路

5.载波频段: UHF 620MHz-680MHz

6.频率配对:一键红外对频设定

7.调制方式: FM

8.导频:30K

9.频道数目: 每通道50个(四通道)

10.射频灵敏度:< -99dBm

11.镜像抑制:> 80dB

12.频带宽度: 83MHz

13.频率稳定度:≦±0.005%(-10~60℃)

14.动态范围: > 90dB

15.大频偏: ±45KHz

16.频率响应: 40Hz-18KHz(±3dB)(整个系统的频率取决于话筒单元)

17.综合信噪比: > 90dB(A)

18.综合失真率: <0.5%@1KHz

19.灵敏度:输入6dBμV时,S/N>80dB

20.音频输出:平衡式XLR:+5dbV/非平衡式φ6.3mm:+5dbV

21.音频输出阻抗:平衡式XLR:6.6KΩ/非平衡式φ6.3mm:440Ω

22.音量输出:具音量调整方便音控人员及用户控制音量

23.静音方式:数码锁定回路自适应控制

24.功能显示方式:LCD多彩全视角显示

25.功能显示内容:群组、频道、频率、天线A/B自动选讯、RF/AF信号强度、静音、功能锁定模式

26.控制方式:自动扫描选频、频率(上/下)、功能锁定模式、频率配对、电源开关

27.输出插头模式:1个非平衡式φ 6.3mm接头/4个独立平衡式XLR接头(四通道)

28.尺寸(mm):接收器480mm(宽)×45mm(高)×260mm(长)、发射器(桌面会议式、手持式、腰包式)

29.电源:12V AC 2000mA

30.工作温度: -10℃-+60℃

31.工作距离: 约80m(工作距离取决于很多环境因数,包括RF信号的吸收、反射和干扰等)

32.消耗功率:四通道10W。

33.备注:各项规格如有误差,以实际产品为依据

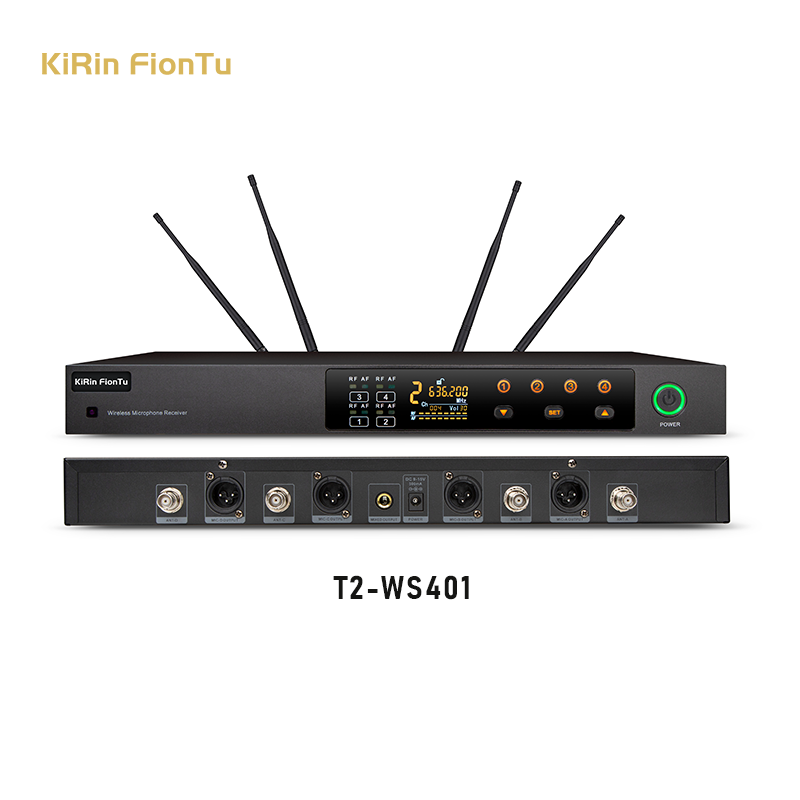

接收器:

1.接收方式:CPU控制自动选讯接收

2.频率震荡模式:PLL锁相环回路

3.载波频段:UHF 620MHz-680MHz

4.频带宽度:83MHz

5.频率响应:40Hz-18KHz(±3dB)(整个系统的频率取决于麦克风单元)

6.频率配对:一键红外对频设定

7.调制方式:FM

8.频道数目:每通道50个(四通道)

9.导频:30K

10.射频灵敏度:< -99dBm

11.镜像抑制:> 80dB

12.频率稳定度:≦±0.005%(-10~60℃)

13.动态范围:> 100dB

14.大频偏:±45KHz

15.综合信噪比:> 102dB(A)

16.综合失真率:<0.5%@1KHz

17.假象干扰比:<-50dBC

18.灵敏度: 12dBμV(80dBS/N)

19.灵敏度调节范围: 12-32dB/μV

20.离散抑制: ≥75dB

21.天线接口: BNC/50Ω

22.功能显示方式:LCD多彩全视角显示

23.功能显示内容:群组、频道、频率、天线A/B自动选讯、RF/AF信号强度、静音、功能锁定模式

24.控制方式:自动扫描选频、频率(上/下)、功能锁定模式、频率配对、电源开关

25.输出插头模式:1个非平衡式φ 6.35mm接头/4个独立平衡式XLR接头(四通道)

26.输出电压: XLR平衡输出500mV、6.35mm混合输出350mV(25KHz调制)

27.电源:DC 12V 2000mA

28.工作电流:400mA

29.待机功率:<0.5W

30.备注:各项规格如有误差,以实际产品为依据

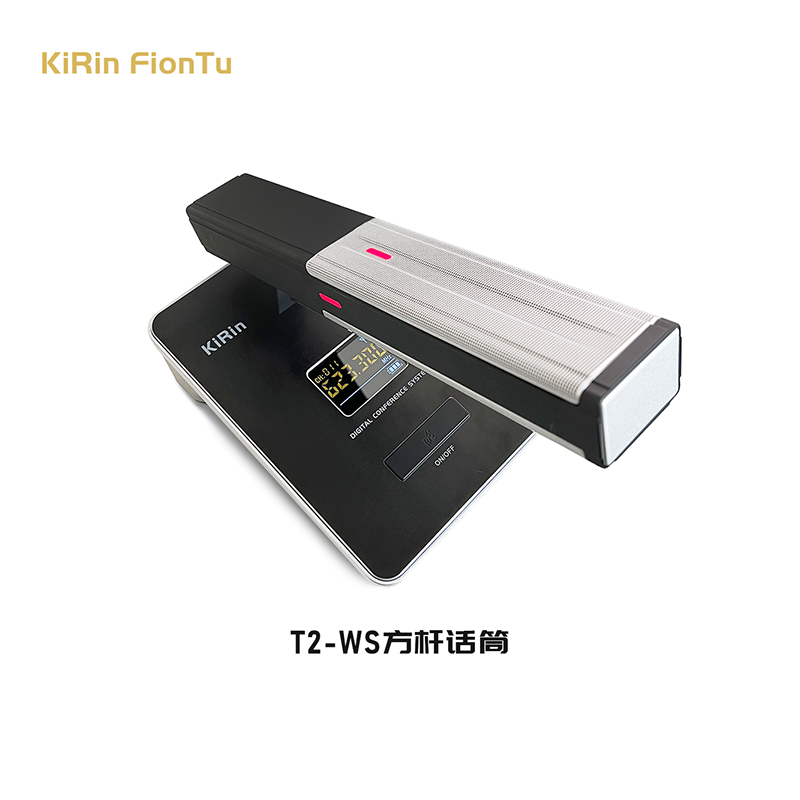

发射器:

1.音头: 9.7mm直径电容咪头

2.电容式: 桌面会议式

3.频率震荡模式:PLL锁相环回路

4.载波频段:UHF 620MHz-680MHz

5.频带宽度:83MHz

6.输入阻抗:5.0KΩ

7.射频输出功率:10mW/5mW

8.副波抑制:> 60dB

9.导频:30K

10.假象干扰比:<-50 dBC

11.镜像抑制:50dB

12.调制频偏:25Hz

13.离散抑制: -60dB

14.射频功率切换:RF-HI10mW、RF-LOW3mW

15.LCD显示:射频功率、频率、电量、静音

16.频道转换方式:自动对频

17.发射器天线: 手持式内置螺旋天线、腰包式采用1/4波长鞭状天线、桌面会议式内置螺旋天线×2

18.工作电压:3V(5号(AA)碱性电池×2节),(可定制内置锂电池)

19.工作电流:110mA

20.电池寿命:> 14小时/ 以1800mAH计算
