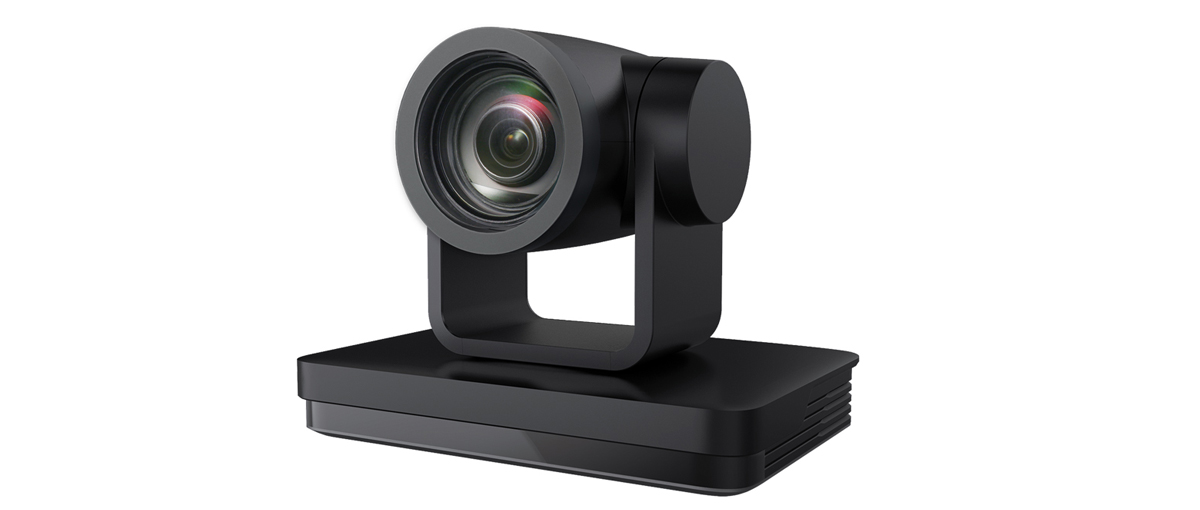

UV570系列具有完善的功能、优异的性能、丰富的接口；先进的ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。

产品介绍

● 全高清图像：采用1/2.8英寸207万像素高品质图像传感器，大分辨率可达1920×1080，输出帧率高达60帧/秒，呈现清晰逼真的高清视频，生动地展现人物的表情和动作。

● 多种光学变倍镜头：具有5、10、12、20、30倍等多种光学变倍镜头选择，镜头具有83.7°无畸变宽视角。

● 领先的自动聚焦技术：先进的自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。

● 低噪声高信噪比：低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用先进的2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。

● 多种视频输出接口：支持HDMI、SDI、CVBS、USB3.0、USB2.0、LAN接口；HDMI、SDI、LAN接口支持音视频同时输出；SDI支持在1080P60格式下传输100米。

● 多种音视频压缩标准：支持H.265/H.264视频压缩，支持AAC、MP3、G.711A音频压缩；支持高达1920×1080分辨率60帧/秒视频压缩。

● 音频输入接口：支持8000、16000、32000、44100、48000采样频率，支持AAC、MP3、G.711A音频编码。

● 本地存储：USB2.0接口支持U盘存储功能，实现本地录制存储。

● 内置重力感应器：内置重力感应器，支持云台自动翻转功能，方便工程安装。

● 多种网络协议：支持ONVIF、GB/T28181、RTSP、RTMP协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式，支持网络全命令VISCA控制协议。

● 控制接口：RS485、RS232；RS232支持级联，方便工程安装使用。

● 多种控制协议：支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。

● 超级静音云台：采用高精度步进电机以及精密电机驱动控制器，确保云台运行平稳，并且无噪声。

● 低功耗休眠功能：支持低功耗休眠/唤醒，休眠时功耗低于400mw。

● 多预置位：支持多达255个预置位(遥控器设置调用为10个)。

● 多种遥控器：用户可以根据所使用的环境条件，选择红外遥控器或无线遥控器。2.4G无线遥控器不受角度、距离、红外干扰影响。支持遥控器信号透传功能，方便后端设备使用。

● 应用场所多：会议、教育、医疗、政务、云视频、协同办公、多媒体融合、应急指挥、广播、司法、公安、军队等系统应用。

技术参数

摄像机、镜头参数

参数/型号05倍10倍12倍20倍30倍

焦距范围3.1～15.5mm4.7～47mm3.9～46.8mm5.2～98mm4.3～129mm

视场角20°（窄角）

84°（广角）6.43°（窄角）

60.9°（广角）6.3°（窄角）

72.5°（广角）3.2°（窄角）

56°（广角）2.34°（窄角）

65°（窄角）

光圈系数F1.8～F2.8F1.6～F3.0F1.8～F2.4F1.5～F3.0F1.6～F4.7

有效像素207万有效像素1/2.8英寸高品质CMOS传感器

视频信号HDMI/SDI输出支持的视频格式包括

1080P60、1080P50、1080I60、1080I50、1080P30、1080P25、720P60、720P50

“P”代表逐行（Progressive）扫描格式的图像。

“i”代表隔行（interlaced）扫描格式的图像。

USB3.0输出支持视频格式包括

主码流：YUY2/MJPEG/NV12/H.264/H.265支持1920×1080P30、1280×720P30、1024×576P30、960×540P30、800×448P30、720×480P30、640×360P30、640×480P30、320×176P30

次码流：YUY2/NV12支持640×360P30、640×480P30、320×176P30

MJPEG/H.264支持1920×1080P30、1280×720P30、1024×576P30、960×540P30、800×448P30、720×480P30、640×360P30、640×480P30、320×176P30

低照度0.5Lux(F1.8，AGC ON)

数字降噪2D & 3D数字降噪

白平衡模式自动白平衡、一键白平衡、手动白平衡和指定色温

聚焦模式自动、手动、一键聚焦

曝光模式自动、手动、快门优先、光圈优先、亮度优先

光圈参数F1.8～F11、CLOSE

快门速度1/25～1/10000

背光补偿开/关

动态范围关/动态等级调整

视频调节亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线

信噪比≥50dB

接口功能性能

产品接口UV570-SU：HDMI、LAN(POE)、USB3.0（B型兼容USB2.0）、SDI、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS485）、旋转拨码、DC12V电源、电源开关

UV570-U3：HDMI、LAN(POE)、USB3.0（B型兼容USB2.0）、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS485）、旋转拨码、DC12V电源、电源开关

视频编码格式LAN接口：主码流次码流都支持H.265、H.264

USB3.0接口：主码流支持YUY2、MJPEG、H.264、NV12、H.265

次码流支持YUY2、MJPEG、H.264、NV12

音频输入接口双声道3.5mm线性输入

音频输出接口HDMI、SDI、LAN、USB3.0

音频压缩格式AAC、MP3、G.711A

网络接口10M/100M/1000M自适应以太网口，支持POE供电，支持音视频输出

网络协议RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；支持远程升级、远程重启、远程复位

控制接口RS232-IN、RS232-OUT、RS422兼容RS485

串口通讯协议VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400

USB通讯协议UVC（视频通讯协议），UAC（音频通讯协议）

电源接口HEC3800电源插座(DC12V)

电源适配器输入AC110V-AC220V；输出DC12V/2.5A

输入电压DC12V±10%

输入电流<1A

整机功耗<12W

云台参数

水平转动-170°～+170°

俯仰转动-30°～+90°

水平控制速度0.1°/s～100°/s

俯仰控制速度0.1°/s～45°/s

预置位速度水平：100°/s；俯仰：45°/s

预置位数量用户多可设置255个预置位（遥控器10个）

其它参数

储藏温度-10℃～+60℃

储藏湿度20%～95%

工作温度-10℃～+50℃

工作湿度20%～80%

尺寸（长×宽×高）181mm×115mm×149mm

重量（约）1.15kg

使用环境室内

附件

随机附件电源适配器、RS232控制线、USB3.0连接线、遥控器、说明书、保修卡&合格证

选配附件吸顶安装支架、壁装安装支架
