产品特点

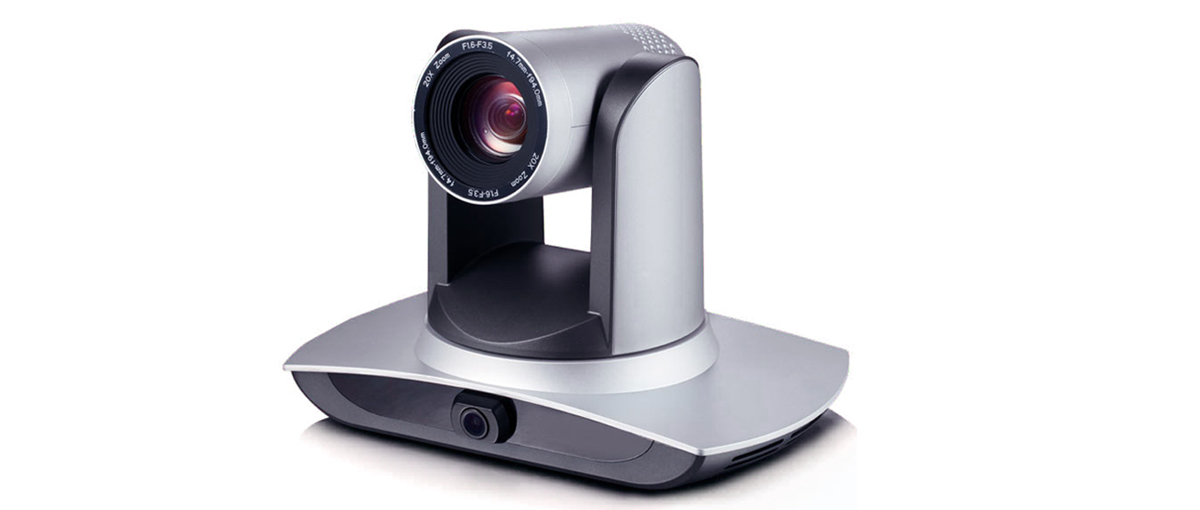

UV100系列产品是教育信息化领域国际领先的专用智能摄像机整体解决方案，产品采用双目一体化集成设计，内置高速处理器和先进的图像处理算法，对老师、学生和板书的跟踪与检测准确迅速，具有环境适应性强，跟踪平稳等优势，满足教学录播及远程教学的各种场景需求。

UV100是教育信息化领域国际领先的专用智能摄像机产品系列，包括：教师跟踪摄像机系列产品UV100T和学生跟踪摄像机系列产品UV100S。

UV100系列产品内置高速处理器以及先进的图像处理和分析算法，对老师和学生的跟踪准确、迅速，符合教学录播及远程互动教学的要求。

UV100系列产品采用先进的ISP处理技术和算法，图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。

UV100系列产品功能完善、性能优异、工作稳定可靠、操作使用简单，安装维护方便。

● 一体化集成设计：

   内置全景摄像机，实现了全景摄像机和跟踪摄像机的一体化融合。

● 先进的跟踪算法：

   采用先进的人体检测、锁定和跟踪图像处理、分析算法，目标跟踪稳、准、快；

● 抗干扰能力强：

   跟踪目标一旦锁定，不受其它运动目标或投影仪等干扰的影响；

● 跟踪平稳：

   动作灵敏度可调节，跟踪目标小幅移动以及手部等动作不会造成摄像机的误操作；

● 画面自适应：

   根据跟踪目标的远近，跟踪摄像机自动变倍，视像始终保持合适的大小和比例；

● 环境适应性强：

   跟踪效果不受教室大小、形状和座席布置的影响；

● 超宽动态曝光功能：

   彻底避免投影仪等强光背景下跟踪目标变暗的问题；

● 全高清图像：

   采用1/2.8英寸高品质图像传感器，大分辨率达1920x1080，输出帧率高达60帧/秒；

● 多种光学变倍镜头：

   具有12X、20X等多种光学变倍镜头选择，镜头具有72.5°无畸变宽视角；

● 先进的聚焦技术：

   先进的自动聚焦算法使得快速、准确、稳定地完成自动聚焦；

● 低噪声高信噪比：

   低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用先进的2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度；

● 音频输入接口：

   支持16000、32000、44100、48000采样频率，支持AAC、MP3、PCM音频编码；

● 超级静音云台：

   采用高精度步进电机以及精密电机驱动控制器，确保云台低速运行平稳，并且无噪声；

● 多种视频压缩标准：

   支持H.265/H.264视频压缩，支持1920x1080分辨率60帧/秒压缩；支持2路1920x1080分辨率30帧/秒压缩；

● 多种网络协议：

   支持ONVIF、GB/T28181、RTSP、RTMP协议，支持RTMP推送模式；

● 低功耗休眠功能：

   支持低功耗休眠/唤醒，休眠时功耗低于400mW；

● 多种控制协议：

   支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议，支持网络全命令VISCA控制协议；

技术参数

参数/型号      UV100-12 UV100-20

跟踪摄像机镜头参数

图像传感器 1/2.8英寸高品质CMOS传感器

有效像素 207万、16：9

视频信号 SDI、HDMI接口视频格式

1080P60/50/30/25/59.94/29.971080I60/50/59.94720P60/50/30/25     /59.94/29.97

镜头光学变倍 12倍光学变焦  20倍光学变焦

f＝3.9～46.8mm f＝5.5～110mm

视角 6.3°（窄角）～72.5°（广角） 3.3°（窄角）～54.7°（广角）

光圈系数 F1.8～F2.4 F1.6 ～ F3.5

数字变倍 X10

低照度 0.5Lux(F1.8, AGC ON)

数字降噪 2D﹠3D数字降噪

白平衡 手动/自动/一键白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K

聚焦 自动/手动/一键聚焦

光圈 自动/手动

电子快门 自动/手动

背光补偿 开/关

动态范围 关/动态等级调整

视频调节 亮度、色度、饱和度、对比度、锐度、伽马曲线

信噪比 >55dB

跟踪摄像机接口功能性能

音视频与控制接口 HDMI接口型号：HDMI(音视频输出)、LAN；双声道3.5mm线性音频输入；RS-232（输入）

SDI接口型号： SDI、LAN；双声道3.5mm线性音频输入；RS-232（输入）

视频压缩格式 H.265、H.264

图像码流 双码流输出

音频输入接口 双声道3.5mm线性输入

音频压缩格式 AAC、MP3、G.711A

网络接口 100M网口（10/100BASE-TX）5GWiFi(可选)

网络协议 RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；

支持远程升级、远程重启、远程复位

控制接口 RS-232输入

控制协议 VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400

电源接口 HEC3800电源插座(DC12V)

电源适配器 输入AC110V-AC220V输出DC12V/2.5A

输入电压 DC12V±10%

输入电流 1.5A（大）

功耗 18W(大)

全景摄像机

图像传感器 1/2.8英寸高品质CMOS传感器

有效像素 207万

镜头 手动定焦

视频接口 SDI接口型号：SDI、LAN；

HDMI接口型号：HDMI、LAN；

4mm视场角（D\H\V） 89.6°\71°\52.2°

6mm视场角（D\H\V） 67.0°\59°\32.5°

2.8mm视场角（D\H\V） 125°\100°\75°

云台参数

水平转动 -170°～+170°

俯仰转动 -30°～+90°

水平控制速度 0.1 ～100°/秒

俯仰控制速度 0.1～45°/秒

预置位速度 水平：100°/秒，俯仰：45°/秒

预置位数量 用户多可设置255个预置位（遥控器10个）

其它参数

储藏温度 -10℃～+60℃

储藏湿度 20%～95%

工作温度 -10℃～+50℃

工作湿度 20%～80%

尺寸（宽X高X深） 253.9mmX179mmX144.7mm

重量（约） 1.50kg

使用环境 室内

附件

随机附件 12V/2.5A电源、RS232控制线、遥控器、说明书、保修卡

选配附件 安装支架
